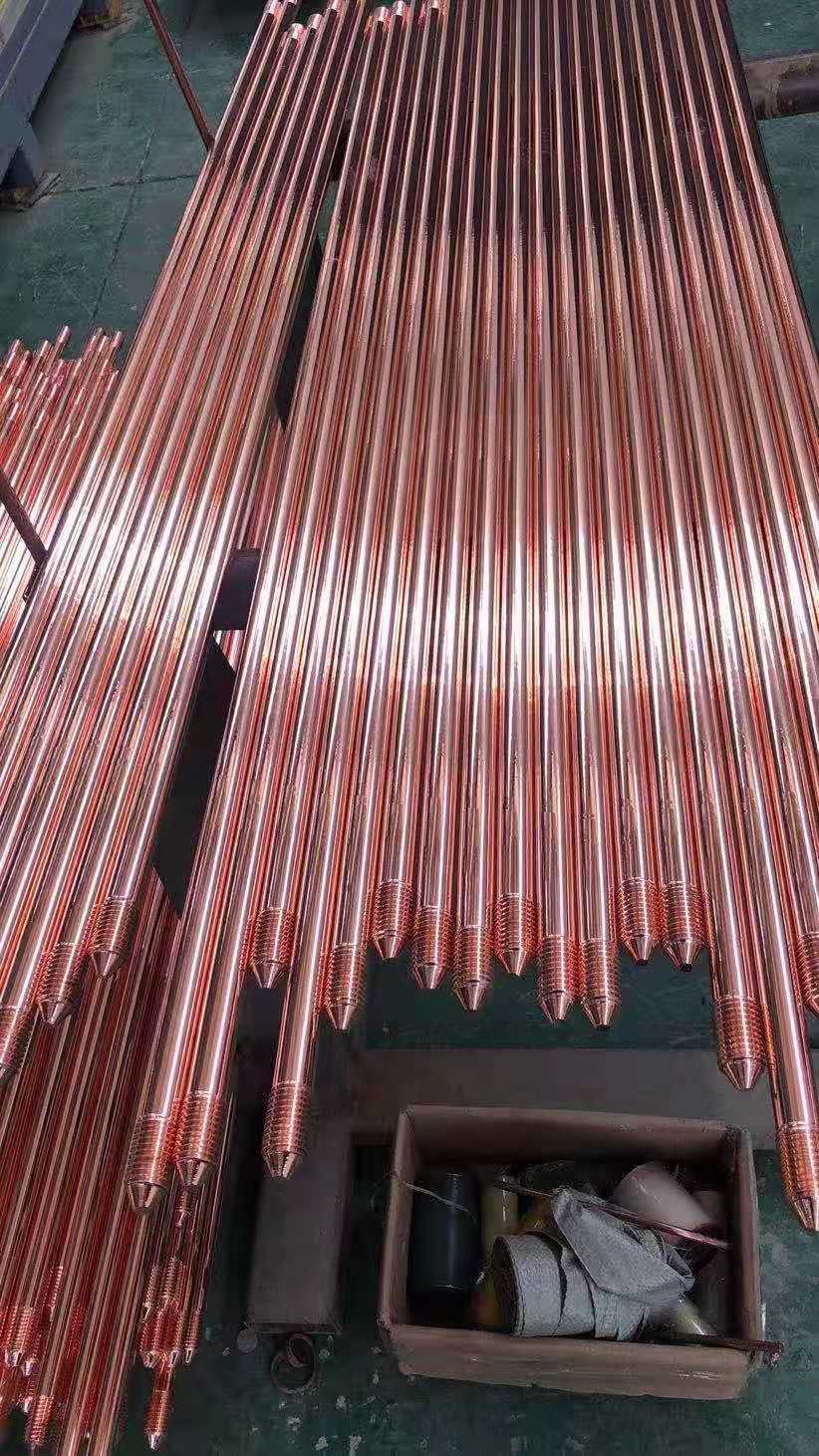

銅包鋼接地極，深埋地下后無論是自然腐蝕還是電化學反應，都有的保護性。接地棒與接地連線采用我公司生產的焊粉進行放熱焊接，使接地裝置處在銅的保護之下，成為免維護接地裝置。
銅包鋼接地極配有同軸連接器、驅動頭和鉆頭等配套件。根據不同地質及使用要求可以通過采用黃銅同軸連接器(連接螺栓)連接，任意增加鉛包鋼接地極的長度。項端采用驅動頭（連接螺栓）連接，供棒打深時打擊使用。末端采用鉆頭（連接螺栓）連接，以便于將棒打深。
銅包鋼接地極的焊接設計：
銅包鋼接地極是直流輸電系統中一個重要組成部分。接地極的焊接分為接地極鋼棒對接和接地極饋電電纜與2種。前者可采用電焊，也可采用放熱焊接，但均需焊接點的電氣性能和性;后者建議采用直流輸電接地極焊接設計.接地 極 是 直流輸電系統中一個重要組成部分。接地極焊接要求目前 ， 對直流接地極的焊接要求尚無規范可循。根據接地極的運行特點，焊接點除有一般強度要求外，側在其電氣性能和性。
電氣性能表現在接頭的接觸電阻應與鋼棒原材料相近為佳，一般要求不大于原材料同等長度(150一180 mitt)的10%(注:參照以往工程驗收標準)。而接頭性能應等同或優于鋼棒，這樣才能接地極鋼棒接頭(包括饋電電纜)能長期承受正常設計人地電流，接地極的 運行。3 接地極焊接方法3.1 鋼棒接續3.1.1 常規焊接常規 焊 接 也就是我們通常所說的電弧焊，士500kV葛上直流及天廣直流均采用此種焊接式焊。
接地極的焊接種類因多方面的因素，目前國內接地極的設計基本上采用水平淺埋式接地極形式，且接地材料均為鋼棒。以即將開工的三峽至常州500 kV輸電線路送端龍泉換流站接地極為例:該接地極設計為一半徑360 m的圓環，圓周2262 m，需敷設2 262 m直徑為65 mm的棒，按國內生產及運輸條件，一般每根鋼為6組裝成如此長圓環，整個接地極焊接接頭多達376個。因此，接地極鋼棒對接是接地極焊接重要內容之一。接地 極 還重要焊接— 接地極的饋電系統(電纜)與鋼棒的連接。該種連接涉材料間的焊接，即銅與鋼的焊接。
| 名 稱 | 型 號 | 外徑（mm） | 長度（m） | 復合金屬鉛厚 （mm） | 基體金屬圓鋼 直徑（mm） |
| 銅包鋼接地極 | AK-Φ20×2.5/3.0A | 20 | 2.5、3.0 | 2.5 | 15 |
| 銅包鋼接地極 | AK-Φ25×2.5/3.0A | 25 | 2.5、3.0 | 2.5 | 20 |
| 銅包鋼接地極 | AK-Φ30×2.5/3.0A | 30 | 2.5、3.0 | 2.5 | 25 |
規格尺寸：圓截面
| 名 稱 | 型 號 | 外徑（mm） | 長度（m） | 復合金屬 鉛厚（mm） | 基體金屬直徑 （mm） |
| 銅包鋼接地線 | AK-Φ11B | 11 | 6 | 1.5 | Φ 8 |
| 銅包鋼接地線 | AK-Φ13B | 13 | 6 | 1.5 | Φ10 |
| 銅包鋼接地線 | AK-Φ15B | 15 | 6 | 1.5 | Φ12 |
| 銅包鋼接地線 | AK-Φ17B | 17 | 6 | 1.5 | Φ14 |
規格尺寸：扁截面
| 名 稱 | 型 號 | 外徑（mm） | 長度（m） | 復合金屬 鉛厚（mm） | 基體金屬直徑 （mm） |
| 銅包鋼接地線 | AK-S 50 | 11 | 6 | 1.5 | Φ 8 |
| 銅包鋼接地線 | AK-S 70 | 13 | 6 | 1.5 | Φ10 |
| 銅包鋼接地線 | AK-S100 | 15 | 6 | 1.5 | Φ12 |
| 銅包鋼接地線 | AK-S120 | 17 | 6 | 1.5 | Φ14 |
| 銅包鋼接地線 | AK-S160 | 17 | 6 | 1.5 | Φ14 |
| 銅包鋼接地線 | AK-S200 | 17 | 6 | 1.5 | Φ14 |
